Descrição
O conector óptico de campo Lightera foi desenvolvido para cabos flat drop compacto e cabo compacto interno baixo atrito de fibras monomodo.
Aplicação: Utilizado para fazer conectorização em campo de cabos ópticos flat em redes FTTx. Aplicação interna em áreas controladas ou caixas de terminação.
Vantagem:
-
Instalação simples – não há necessidade de ferramentas especiais, uso de epóxi nem polimento em campo.
-
Alta performance óptica e mecânica.
-
Terminação de campo rápida e fácil.
Temperatura de Armazenamento (°C): -25 °C até 75 °C.
Temperatura de Operação (°C): -25 °C até 75 °C.
Características Físicas:
-
Carga de tração: Cabo Low Friction (3x2 mm): 30 N.
-
Cabo Micro Indoor (2x1,6): 20 N.
-
Largura (mm): 8,9.
-
Altura (mm): 8,2.
-
Profundidade (mm): 51,5.
Tipo de Fibra: Monomodo compatível com fibras G.657 e G.652.
Tipo de Polimento: APC.
Perda de inserção: Típica: 0,30 dB / Máxima: 0,50 dB.
Perda de retorno: Mínimo 50 dB.
Quantidade de peças no Kit: 10 unidades.
Compatibilidade:
-
Cabo Óptico CFOAC-BLI-A/B-CM-01-AR-LSZH (Drop Compacto Low Friction).
-
Cabo Óptico CFOAC-BLI-A/B-CD-01-AR-LSZH (Drop Compacto Low Friction).
-
Cabo Óptico CFOI-BLI-A/B-CM-01-BA-LSZH (Micro Indoor Low Friction).

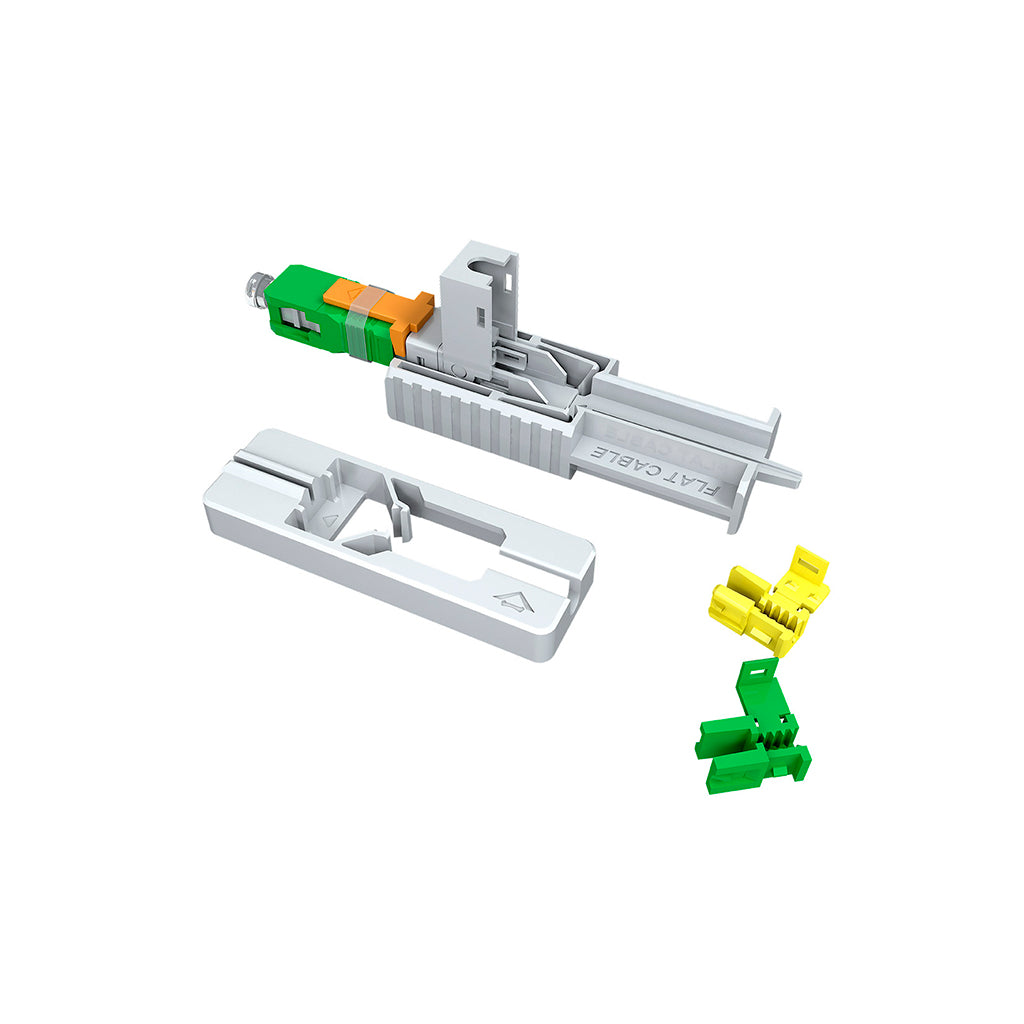

Acessórios Inclusos: Para cada kit de 10 conectores de campo também contém:
-
10 prensa-cabos verdes para cabo Low Friction (3x2 mm).
-
10 prensa-cabos amarelos para cabo Micro Indoor (2x1,6).
-
1 Manual de montagem.
-
1 Gabarito de montagem.
-
1 Guia para inserção de fibra.
Nota: As medições de perda de inserção e perda de retorno foram feitas para os comprimentos de onda de 1310 nm e 1550 nm.
A performance do conector de campo não pode ser garantida se o mesmo for reutilizado.
