Descrição
É constituído de três componente principais, que podem ser adquiridos montados de fábrica ou separadamente, para ser montado em campo:

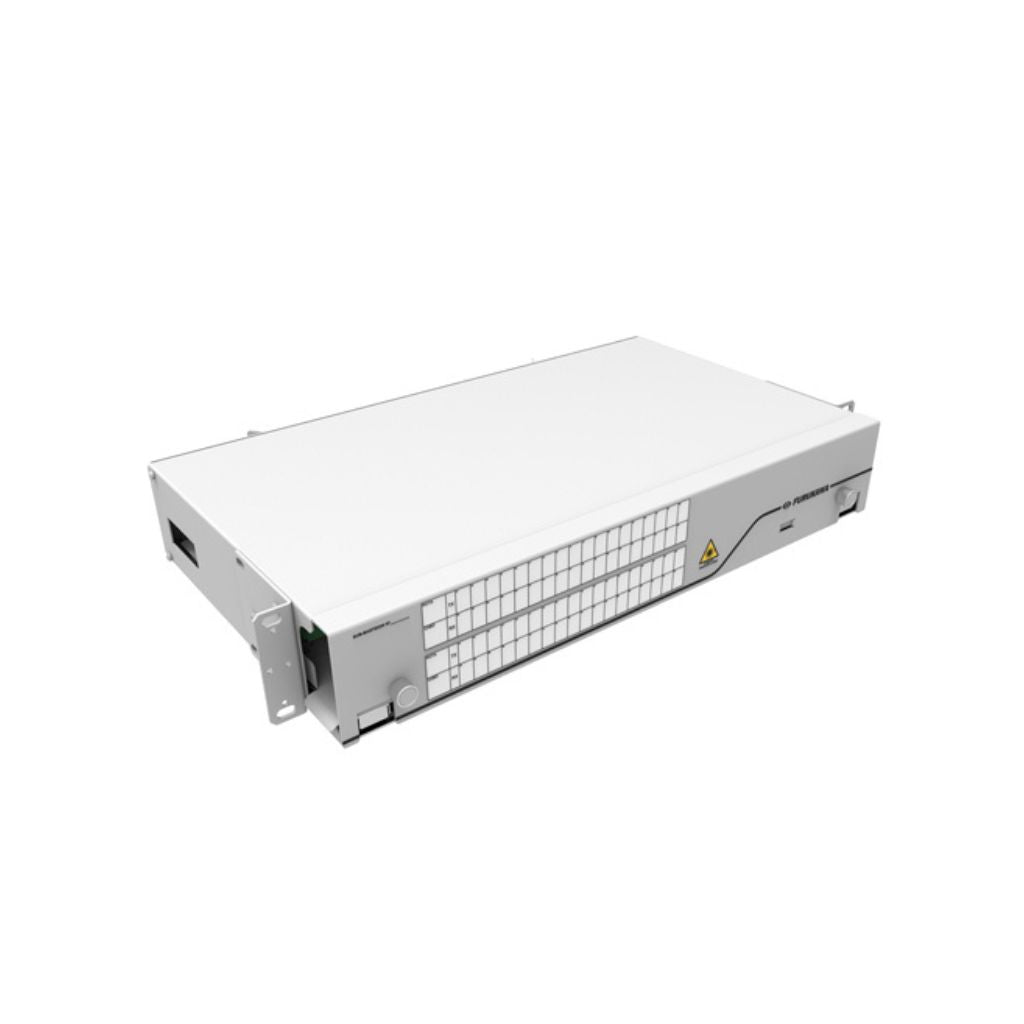

DIO BT72 - Módulo Básico - constituído por uma gaveta deslizante e uma carcaça padrão 19 pol 2U. Suporta a instalação de até 6 bandejas de emenda,empilhadas em dois grupos de 3 bandejas de extensões opticas conectorizadas. Possui régua para a instalação dos adaptadores ópticos.
Kit Bandeja de Emenda 12F stack - responsável por acomodar e proteger as emendas ópticas e excesso de fibra. Composto por uma bandeja de emenda para até 12 fusões empilhável, fabricada em plástico de alto impacto.
Extensão óptica conectorizada - cada kit atende 2 fibras e é composto por adaptadores ópticos e extensões ópticas. Ideal para aplicações com fusão de fibras no DIO. Pode ser fornecido com as extensões pré instaladas.
Características Gerais
-
Permite manobras em sistemas de alta densidade de fibras com necessidade de modularidade;
-
Produto compacto, no qual o suporte para adaptadores ópticos, bem como as áreas de emenda óptica e armazenamento do excesso de fibras, ficam internos ao produto, conferindo maior proteção e segurança ao sistema;
-

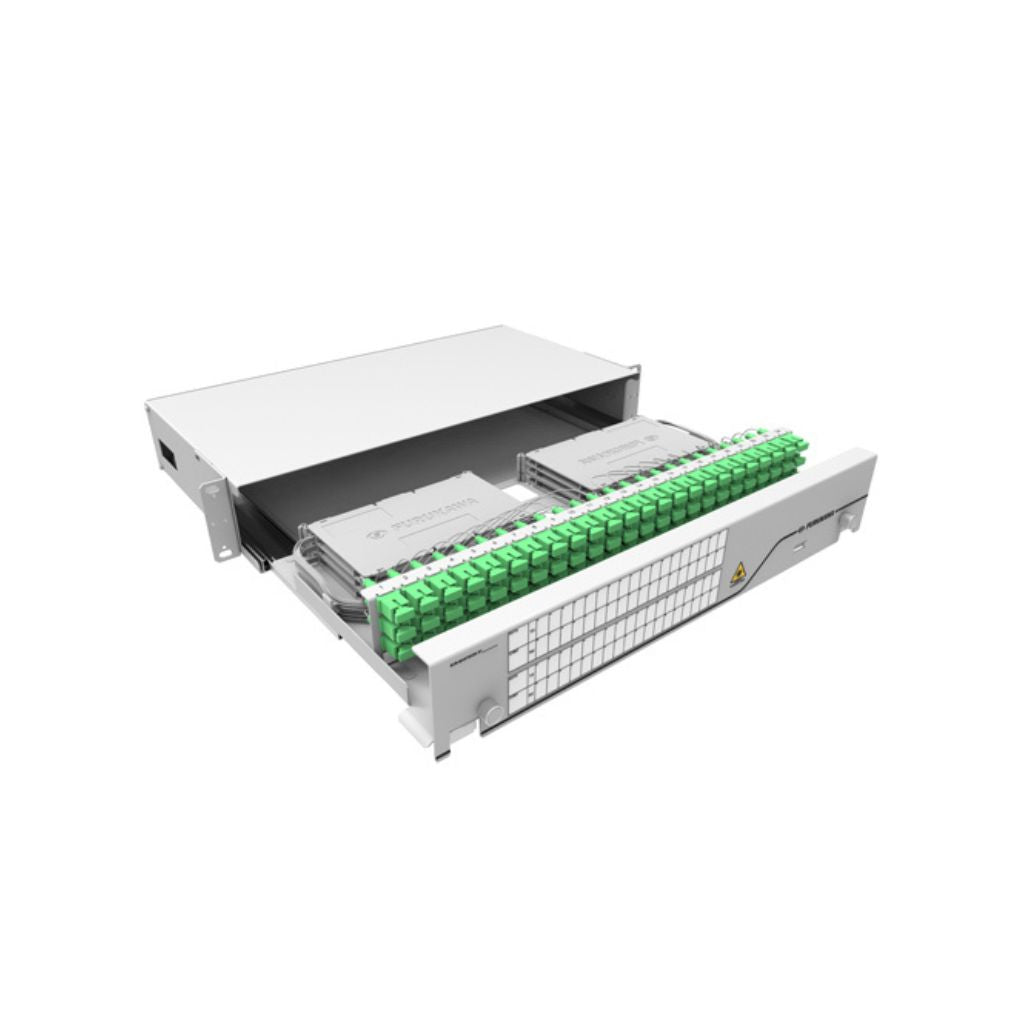

Apresenta gaveta deslizante que facilita a instalação dos cabos ópticos e das extensões ópticas;
-
Apresenta painel frontal articulável permitindo maior facilidade nas manobras e gerenciamento dos cordões ópticos;
-
Possui guia de fibras através de raios de curvatura adequados proporcionando ótima performance da fibra óptica;
-
Adequado para instalação em racks ou brackets 19 pol ou 23 pol;
-
Produto resistente e protegido contra corrosão, para as condições especificadas de uso em ambientes internos (TIA-569-B);
-
Possui dois acessos laterais e dois acessos traseiros para cabos ópticos, todos com sistema de fixação e ancoragem do cabo;
-
Possui a saída lateral de cordões ópticos com proteção a curvatura, garantindo que os mesmos não sejam danificados durantes as manobras;
-
Possui sistema de armazenamento (storage) de tubo loose na parte inferior da bandeja, possibilitando a melhor organização das extensões ópticas na parte superior;
-
Acesso às bandejas de emenda por todos os lados, conferindo flexibilidade e organização ao sistema;
-
Possibilidade de personalização da parte frontal do produto, tanto do sistema de identificação das fibras quanto inclusão da marca do cliente;
-
Até 72 fibras em duas unidades de altura (2 U);
-
Possui bandeja inferior vazada, permitindo a visualização dos conectores quando o produto está instalado em unidades superiores do rack, sem a necessidade de abrir a tampa frontal;
-
Fornecido com anéis para organização das extensões ópticas.
