Descrição
É constituído por três componentes principais:

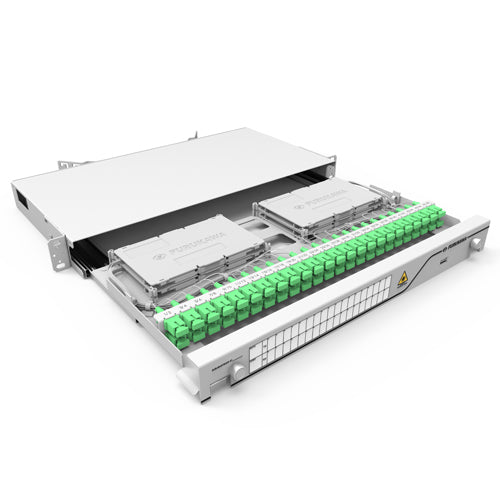

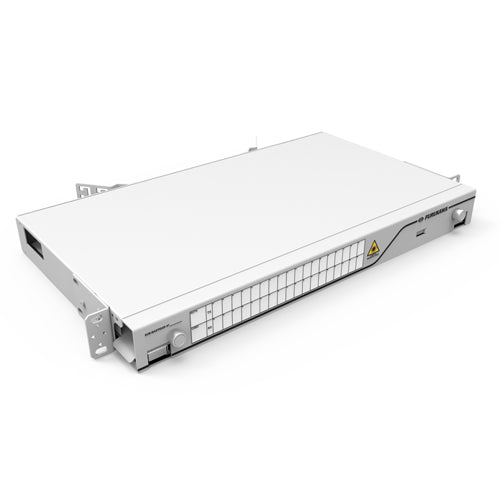

DIO BT48 - Módulo Básico - constituído por uma gaveta deslizante e uma carcaça padrão 19 pol 1 U. Suporta instalação de bandejas de emendas e extensões ópticas conectorizadas. Possui régua para a instalação dos adaptadores ópticos.
Kit Bandeja de Emenda 12F ou 24F - responsável por acomodar e proteger as emendas ópticas e o excessos de fibras. Cada kit é composto por uma bandeja de emenda para até 12 ou para até 24 fibras, fabricada em plástico de alto impacto UL-94 V0.
Extensão Óptica Conectorizada - O DIO é fornecido com pigtails pré-instalados (adaptadores ópticos e extensões ópticas em quantidades de acordo com o código) e pode ser completado com kits de pigtail + adaptador adicionais até a capacidade máxima do produto.
Características Construtivas
-
Permite manobras em sistemas com necessidade de modularidade;
-
Produto compacto, no qual o suporte para adaptadores ópticos, bem como as áreas de emendas ópticas e armazenamento do excesso de fibras, ficam internos ao produto, conferindo maior proteção e segurança ao sistema;
-
Gaveta deslizante, que facilita a instalação dos cabos ópticos e das extensões ópticas;
-
Painel frontal articulável, que permite maior facilidade nas manobras e gerenciamento dos cordões ópticos;
-
Guia de fibras com raios de curvatura adequados, a qual proporciona ótima performance da fibra óptica;
-
Adequado para instalação em racks ou brackets 19 pol ou 23 pol;
-
Produto resistente e protegido contra corrosão, para as condições especificadas de uso em ambientes internos;
-
Dois acessos traseiros para cabos ópticos, com sistema de fixação do cabo e ancoragem;
-
Saídas laterais de cordões ópticos com proteção à curvatura, que garantem que os mesmos não seja danificados durantes as manobras;
-
Sistema de armazenamento (storage) de tubo loose na parte inferior da bandeja, o qual possibilita a melhor organização das extensões ópticas na parte superior;
-
Acesso às bandejas de emenda por todos os lados, que confere flexibilidade e organização ao sistema;
-
Possibilidade de personalização da parte frontal do produto, tanto do sistema de identificação das fibras quanto inclusão da marca do cliente;
-
Até 48 fibras em uma única unidade de altura (1 U).
