Descrição
É constituído por três componentes principais, comercializados separadamente:

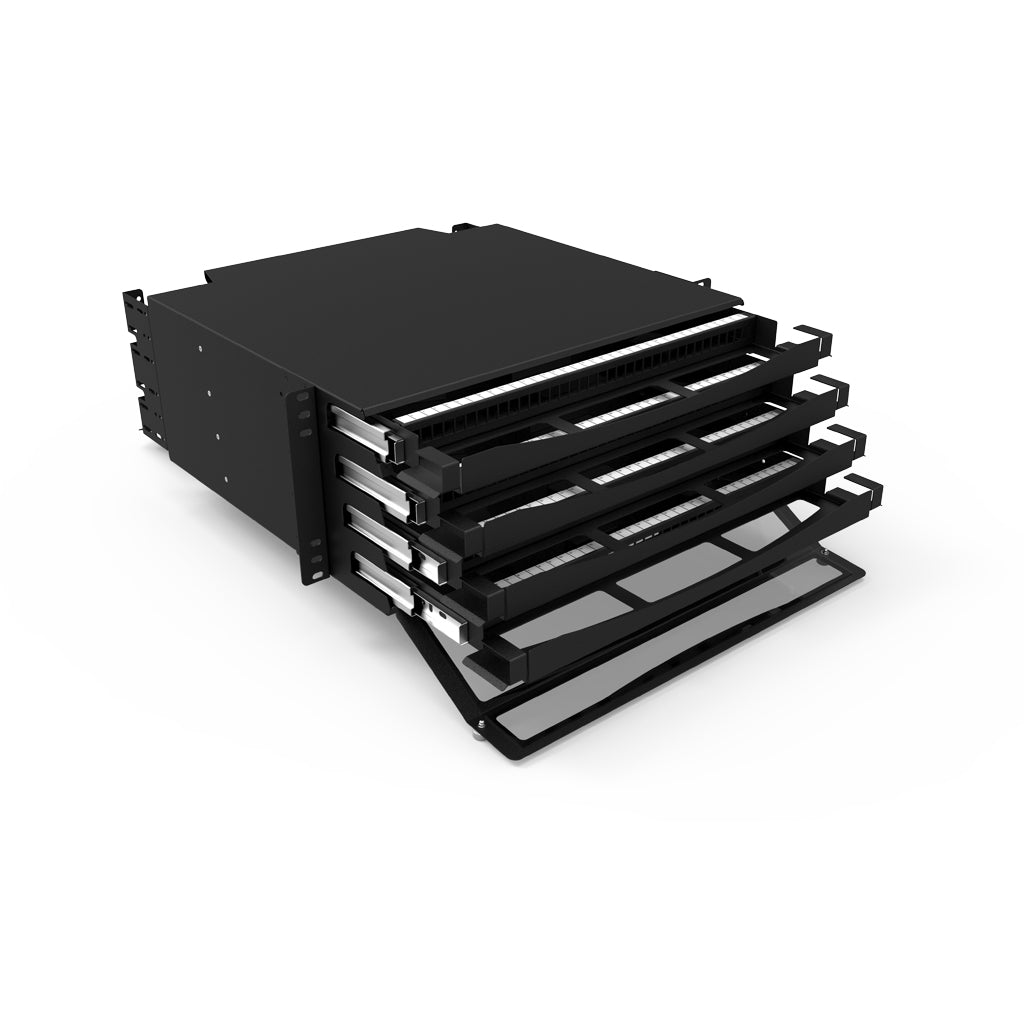

DIO B144 - Módulo básico - módulo responsável por acomodar e proteger as emendas ópticas de transição entre o cabo óptico e as extensões ópticas (pigtails), ou acomodar os cabos ópticos pré-conectorizados em fábrica ou conectorizados em campo. Fornecido com 4 gavetas deslizantes com suporte para 36 adaptadores ópticos LC/SC e sistema de fixação em racks padrão 19 pol. Caso seja necessário instalar conectores FC ou ST, será necessário adquirir o painel de adaptadores adequado separadamente.
Extensão Óptica Conectorizada 0.9 - cada kit é composto por adaptadores ópticos e extensões ópticas (pig-tails) de diâmetro 0.9mm. Deve ser adquirido separadamente, de acordo com o tipo de fibra e conectores.
Kit Bandeja de Emenda Stack 36F - Conjunto de acessórios para acomodar as fusões ópticas dentro dos DIOs,composto por 3 bandejas de emenda para 12 fusões. Cada gaveta deslizante do módulo básico deve ser montada com um kit bandeja para que o DIO atenda sua capacidade máxima de fusão. A bandeja de emenda deve ser adquirida separadamente.
Vantagem
-
Compatível com o padrão 19 pol, com capacidade de administrar até 144 fibras (grupos de 6 ou 12) em 4 U de altura.
-
Possibilita configuração com adaptadores ópticos LC, SC ou MT-RJ e FC ou ST.
-
Possui compartimento de emenda e conexão, composto por 4 bandejas deslizantes com acesso frontal. Em cada bandeja deslizante devem ser instaladas as bandejas de fusão em quantidade adequada para as fusões a serem realizadas.
-
O suporte para adaptadores ópticos, bem como as áreas de emenda óptica e armazenamento do excesso de fibras, ficam internos ao produto conferindo maior proteção e segurança ao sistema.
-
Possui sistema de gavetas deslizantes (trilhos específicos).
-

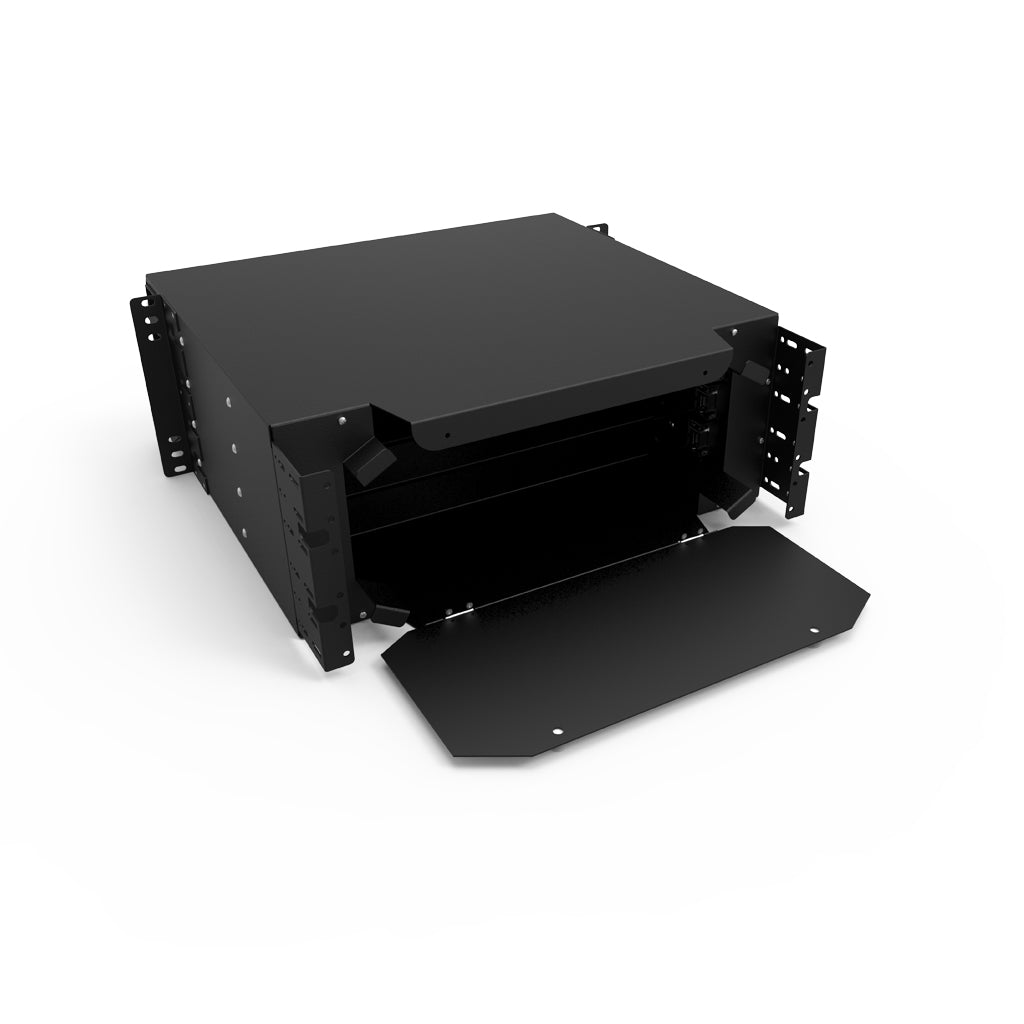

Tampa frontal em acrílico e aço, para acesso às bandejas de emenda e conexão; e tampa traseira em aço para a instalação e passagem dos cabos no interior do bastidor.
-
Possibilita terminação direta (conectorização em campo ou cabos pré-conectorizados) ou fusão, utilizando um mesmo módulo básico.
-
Permite que os DIOs sejam montados uns sobre os outros para atendimento aos cabos de maior capacidade permitindo manobras em sistemas de alta densidade de fibras com perspectiva de expansão e necessidade de escalabilidade.
-
Permite a identificação das fusões por meio de etiquetas de identificação e anilhas.
-
Produto resistente e protegido contra corrosão, para as condições especificadas de uso em ambientes internos (TIA-569-B).
-
Possui identificação em todas gavetas deslizantes.
