Descrição

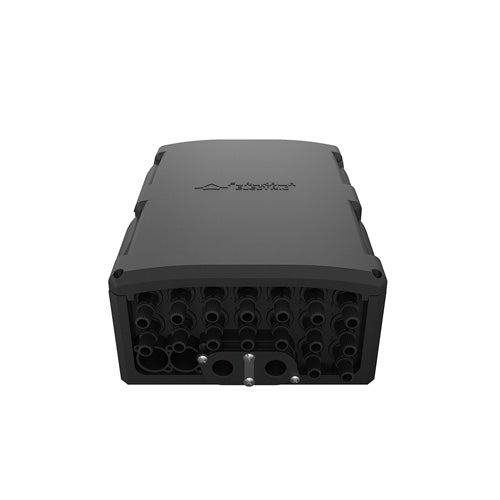

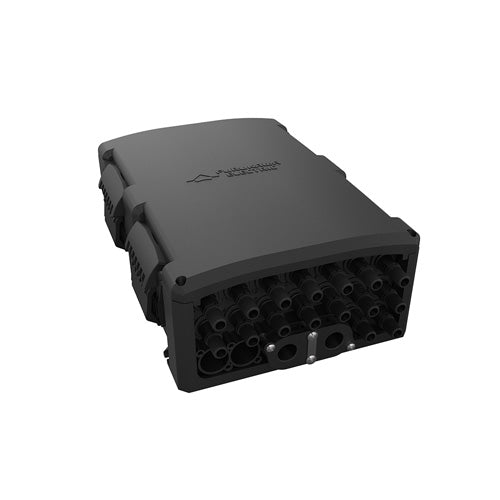

A Caixa de Terminação Óptica Pré-Conectorizada (CTOP) pode ser usada em 2 cenários de aplicação: a. como ponto de interconexão entre as redes de alimentação e distribuição (neste caso, com uso da solução EZ!Star FTTH) ou, b. como ponto de interconexão entre as redes de distribuição e acesso (neste caso, usada como caixa de atendimento pré-conectorizada).
Por padrão, a CTOP acompanha 3 bandejas com 16 fusões cada uma e, caso necessário, pode ser complementada com mais 3 bandejas adquiridas a parte, suportando até 96 emendas ópticas.
É equipada com 16 adaptadores externos do tipo SlimConnector (APC).
Já vem acompanhada de fábrica com suporte para instalação em paredes, fachadas ou postes. É possível instalação em cordoalha*, com kit adquirido a parte.
Aplicação
A CTO Pré-conectorizada é utilizada em redes ópticas externas para infraestruturas aéreas.
Vantagem
A CTOP permite a sangria de cabos na entrada principal de cabos (suporta diâmetros de 6.5mm até 16.0mm) e possui 2 portas de derivação de cabos (cada uma permitindo a derivação de até 2 cabos de diâmetro 6.5mm até 8.0mm, totalizando até 4 cabos de derivação), para uso destas portas “extras”, se faz necessário os kits acessórios de derivação adquiridos a parte.
O sistema de vedação da caixa é mecânico com grommets que possibilitam a instalação dos cabos de alimentação e distribuição sem nenhuma ferramenta especial.
Permite a instalação dos cabos drop pré-conectorizados sem necessidade de abertura do produto, ou seja, pode-se abrir e fechar a caixa sem interromper os circuitos dos clientes ativos.
Possui capacidade para até 4 splitters 1x4 NC/SC-APC ou 2 splitters 1x8 NC/SC-APC ou 1 splitter 1x16 NC/SC-APC – para esta caixa orienta-se o uso de splitters NC/SC-APC com saídas de 1.2m.
Os acessos pré-conectorizados, pelo uso de drop pre-conectorizados SlimConnector, permitem uma instalação mais rápida, simples e sem a necessidade de fusões para ativação dos clientes.
A abertura e fechamento da CTOP é feita com 4 presilhas, sem necessidade de ferramentas especiais.
Compatibilidade
KIT DE DERIVACAO 2x8.2MM PARA FK-CTOP: Código - 35520108
DIVISOR OPTICO PLC 1X4 BLI A/B G-657A NC/SC-APC 1.5D0.9/1.2D0.9: Código 35500294
DIVISOR OPTICO PLC 1X8 BLI A/B G-657A NC/SC-APC 1.5D0.9/1.2D0.9: Código 35505026
DIVISOR OPTICO PLC 1X16 BLI A/B G-657A NC/SC-APC 1.5D0.9/1.2D0.9: Código 35500254
CAIXA TERMINAL OPTICA PRECONECTORIZADA SELADA FK-CTOP-L9 (IN SLIM 1X8 OUT SLIM): Código: 35520331
CABO OPTICO CONECTORIZADO DROP COMPACTO FIG.8 LOW FRICTION BLI-CM-01-AR-LSZH SLIMCONNECTOR - CZ - ROLO 50M: Código 33900957
CABO OPTICO CONECTORIZADO DROP COMPACTO FIG.8 LOW FRICTION BLI-CM-01-AR-LSZH SLIMCONNECTOR - CZ - ROLO 100M: Código 33900958
CABO OPTICO CONECTORIZADO DROP COMPACTO FIG.8 LOW FRICTION BLI-CM-01-AR-LSZH SLIMCONNECTOR - CZ - ROLO 150M: Código 33900959
CABO OPTICO CONECTORIZADO DROP COMPACTO FIG.8 LOW FRICTION BLI-CM-01-AR-LSZH SLIMCONNECTOR - CZ - ROLO 220M: Código 33900960
CABO OPTICO CONECTORIZADO DROP COMPACTO FIG.8 LOW FRICTION BLI-CM-01-AR-LSZH SLIMCONNECTOR - CZ - ROLO 300M: Código 33900961
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 100M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901340
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 150M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901341
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 200M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901342
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 250M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901343
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 300M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901344
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 350M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901345
CABO OPTICO DROP CIRCULAR COMPACTO FTTH 01 BLI LSZH SLIMCONNECTOR - ROLO 400M (SLIM CONECTORIZADO 2 PONTAS) - OD5.00: Código 33901346
FERRAMENTA DE LIMPEZA - SC/ST/FC/E2000: Código: 35300009
Arquivos
- ET03045
