Descrição

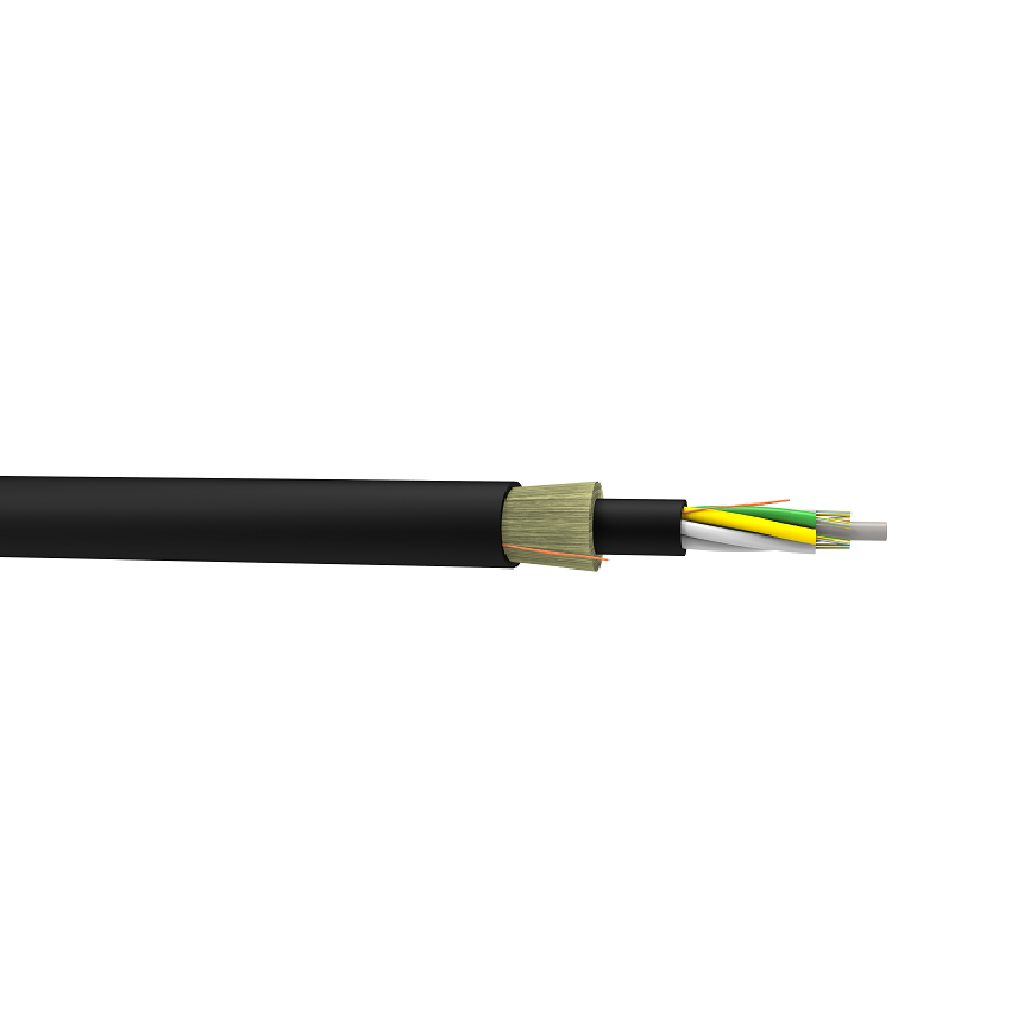

Conjunto constituído por fibras ópticas tipo monomodo ou com dispersão não nula revestidas em acrilato, agrupadas em unidades básicas (tubos de material termoplástico), elemento central e elemento de tração totalmente dielétricos, sendo as unidades básicas protegidas com gel como barreira à penetração de umidade e o núcleo protegido contra a penetração de umidade com material hidro expansível, capa interna de material termoplástico, fibras sintéticas responsáveis pela resistência mecânica do cabo, sendo este conjunto protegido por uma capa externa de material termoplástico na cor preta.
Aplicação - Ambiente de Instalação: Externo
- Ambiente de Operação: Em instalações aéreas, autossuportadas para cargas de instalação até 20kN, em ambientes sujeitos a campos elétricos até 12 kV/m. Para ambientes sujeitos a campos elétricos maiores que 12 kV/m e até 25kV/m, deverá ser utilizado um material de capa resistente ao Trilhamento Elétrico.
Unidade básica As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico, preenchendo seu interior com um composto para evitar a penetração de umidade proporcionando proteção mecânica às fibras.
Elemento central Material não metálico.
Elemento de tração Fibras dielétricas de aramidas aplicadas sobre o núcleo do cabo ou sobre a capa interna, quando existir, para fornecer ao cabo resistência contra os esforços de tração, de modo que este tenha o desempenho previsto nesta norma.
Arquivos
- ET02918
