Descrição

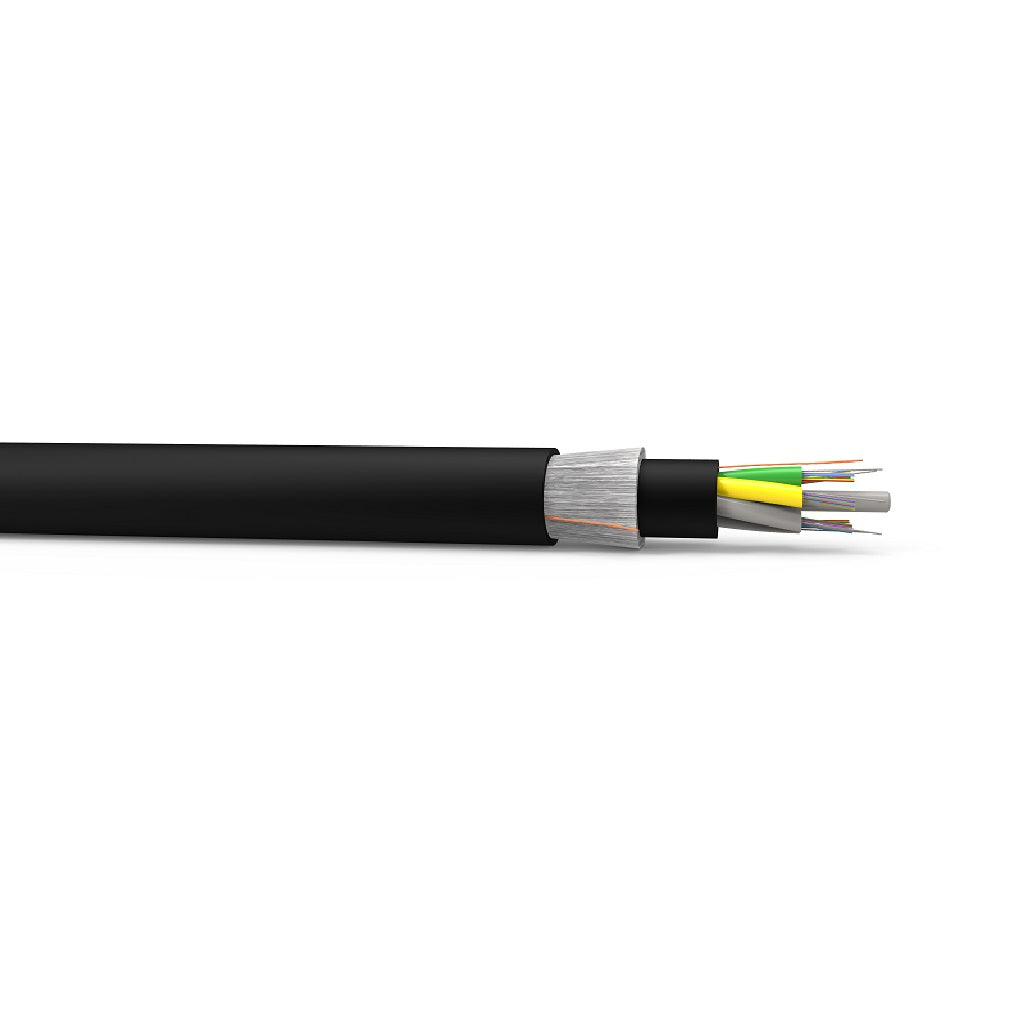

Cabo óptico totalmente dielétrico constituído por fibras ópticas tipo monomodo ou multimodo, revestidas em acrilato curado com UV, agrupadas em unidades básicas. Elemento central e elemento de tração dielétricos. Núcleo totalmente seco protegido contra penetração de umidade. Fibras dielétricas são utilizados para garantir resistência mecânica do cabo e proteção contra roedores, todo o conjunto será protegido por uma capa externa de material termoplástico resistente a intempéries.
Aplicação - Ambiente de instalação: Externo (para cabo não retardante a chama - classe NR) ou interno/externo (para cabo retardante a chama - classe LSZH).
- Ambiente de operação: Em dutos
Unidade básica As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico proporcionando proteção mecânica às fibras. O interior do tubo é seco, livre de geléia, protegido por elementos hidroexpansíveis para evitar a penetração de umidade. O código de cores dos tubos deve estar conforme Tabela Identificação dos Tubos.
Elemento central Elemento de material dieléctrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).
Núcleo As unidades básicas serão trançadas ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser seco protegido com matérias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.
Elemento de tração Filamentos dieléctricos dispostos sobre o núcleo do cabo para proteção contra esforços de tração.
Proteção contra roedores Sobre a capa interna deve ser aplicada uma camada de fibra de vidro com espessura de 1,3 mm com a finalidade de proteger o cabo contra o ataque de roedores
